[Prometheus + Grafana] k8s + k3s 멀티 클러스터 모니터링 구축

Prometheus + Grafana로 k8s 멀티 클러스터 모니터링 구축하기

📝 사내에 k8s 클러스터랑 k3s 클러스터가 있는데, 모니터링을 제대로 해본 적이 없었다. 그냥 서버 살아있나 확인하는 정도. 이번에 Prometheus랑 Grafana로 제대로 한번 해보기로 했다.

결론부터 말하면 생각보다 삽질을 많이 했다. 방화벽이랑 CNI 문제가 겹치면서 꽤 오래 헤맸다.

🖥️ 환경

서버	IP	역할
k8s 마스터	192.168.0.110	컨트롤 플레인
k8s 워커	192.168.0.57	Prometheus, Grafana
k3s	192.168.0.48	별도 경량 클러스터

1. 네임스페이스 생성

모니터링 관련 리소스는 monitoring 네임스페이스로 묶었다.

kubectl create namespace monitoring

2. Prometheus 배포

NodePort(30090)로 노출했다.

— http://192.168.0.57:30090 접속 화면

3. Prometheus 설정

설정은 ConfigMap으로 관리한다.

scrape_configs:
  - job_name: 'prometheus'
    static_configs:
      - targets: ['localhost:9090']

  - job_name: 'node-exporter'
    kubernetes_sd_configs:
      - role: endpoints
        namespaces:
          names: ['monitoring']
    relabel_configs:
      - source_labels: [__meta_kubernetes_endpoints_name]
        action: keep
        regex: node-exporter

  - job_name: 'k3s-node'
    static_configs:
      - targets: ['192.168.0.48:9100']

k8s 노드는 kubernetes_sd_configs로 자동 탐색된다.
Prometheus가 k8s API에 물어봐서 노드 목록을 가져오는 구조라, 노드가 추가돼도 설정을 건드릴 필요가 없다.

그러나 k3s는 별개 클러스터라 config 에 IP 및 port (Node Exporter 의 port) 를 직접 등록했다.

kubectl get configmap prometheus-config -n monitoring -o yaml > prometheus-config.yaml
vi prometheus-config.yaml
kubectl apply -f prometheus-config.yaml
kubectl rollout restart deployment/prometheus -n monitoring

⚠️ 주의
rollout restart 후에는 파일을 새로 뽑아야 한다.
예전 파일로 apply하면 버전 충돌 에러가 난다.

4. node-exporter 배포

DaemonSet 으로 올리면 모든 노드에 자동으로 1개씩 배포된다. 무조건 자동이기에 추가해줄 필요가 없긴하다.
(k3s 는 별개의 클러스터이기에, 별개 클러스터는 따로 추가해줘야합니다.)

apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: node-exporter
  namespace: monitoring
spec:
  selector:
    matchLabels:
      app: node-exporter
  template:
    metadata:
      labels:
        app: node-exporter
    spec:
      hostNetwork: true
      containers:
      - name: node-exporter
        image: prom/node-exporter:latest
        ports:
        - containerPort: 9100
          hostPort: 9100

⚠️ 주의
hostNetwork: true 빼먹으면 노드 메트릭이 제대로 안 잡힌다.

5️⃣ Grafana 연결

접속: http://192.168.0.57:30300 / 기본 계정: admin / admin

Data Source URL 설정할 때 주의할 점이 있다.

# 안 됨 (ClusterIP)
http://10.97.197.130:9090

# 됨 (NodePort)
http://192.168.0.57:30090

k8s 내부 네트워크 이슈로 ClusterIP 통신이 안 됐다. NodePort로 우회했다.

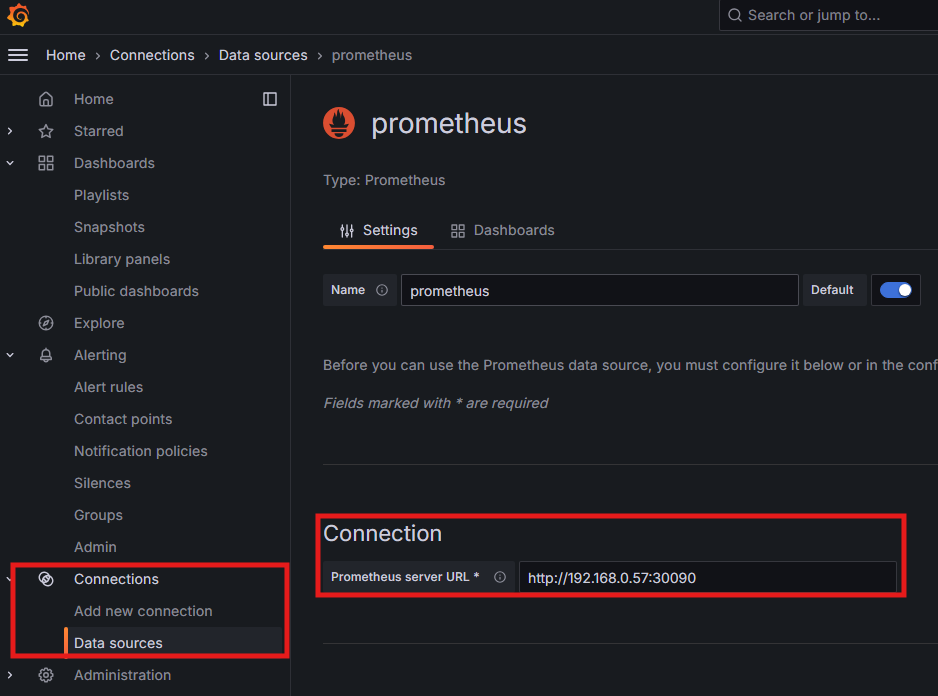

— Grafana Data Source 설정 화면
- 9090이 프로메테우스의 기본 포트인데, 외부에서 접속해야하므로 외부포트를 설정해줬다.
- 여기서는 30090포트

6️⃣ 대시보드 추가

+ → Import → ID: 1860

https://grafana.com/grafana/dashboards/1860-node-exporter-full/

Node Exporter Full | Grafana Labs

그라파타나 랩스에서 제공하는 대시보드를 import 해서 사용할 수 있다.

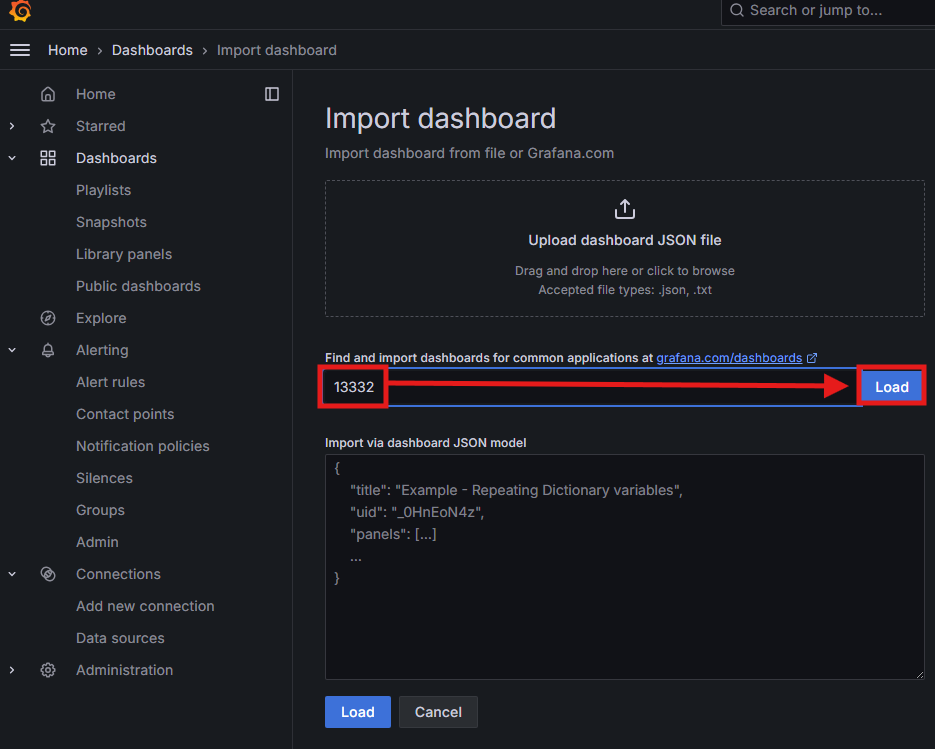

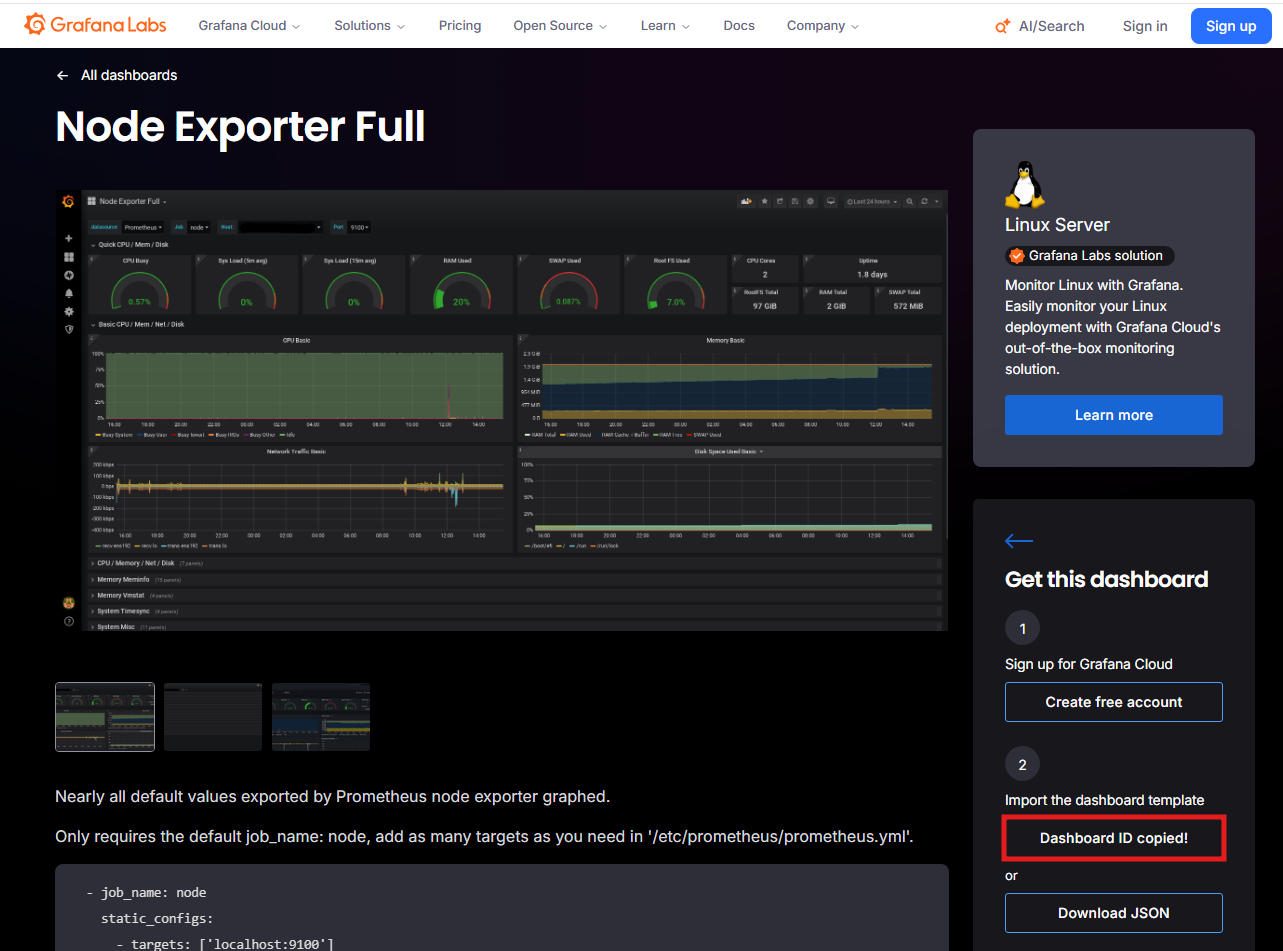

1. 아래 화면에서 Dashboard Id copied 누르고

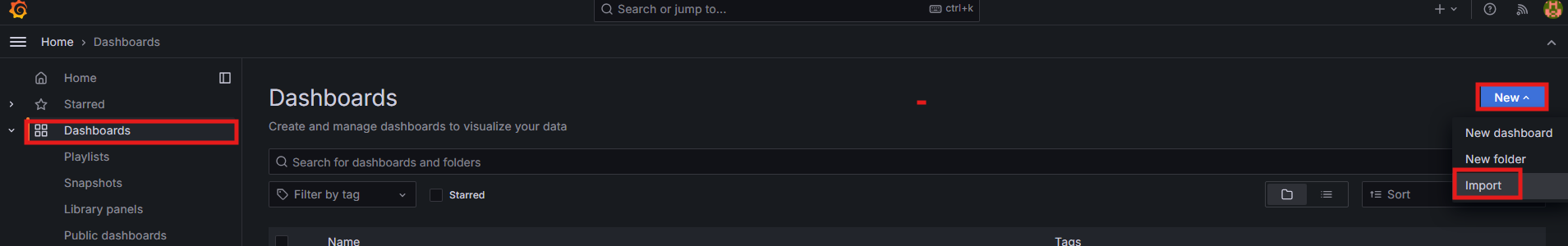

2. New > Import 누르고



3. 복사한 ID 를 붙여넣고 Load 해주면 끝

7. k3s 클러스터 추가

k3s 서버에 node-exporter를 따로 올린다.

1. k3s 서버 (192.168.0.48) 에서 실행


# monitoring 네임스페이스 생성
kubectl create namespace monitoring

# node-exporter DaemonSet 배포
cat <<EOF | kubectl apply -f -
apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: node-exporter
  namespace: monitoring
spec:
  selector:
    matchLabels:
      app: node-exporter
  template:
    metadata:
      labels:
        app: node-exporter
    spec:
      hostNetwork: true
      containers:
      - name: node-exporter
        image: prom/node-exporter:latest
        ports:
        - containerPort: 9100
          hostPort: 9100
EOF

# 정상 동작 확인
curl http://localhost:9100/metrics



2. k8s 워커 (192.168.0.57) 에서 실행 — Prometheus에 k3s 등록


# ConfigMap 파일로 뽑기
kubectl get configmap prometheus-config -n monitoring -o yaml > /k8s/monitoring/prometheus-config.yaml

# 편집
vi /k8s/monitoring/prometheus-config.yaml
scrape_configs: 제일 아래에 추가:


        - job_name: 'k3s-node'
          static_configs:
            - targets: ['192.168.0.48:9100']

# 적용
kubectl apply -f /k8s/monitoring/prometheus-config.yaml

# Prometheus 재시작
kubectl rollout restart deployment/prometheus -n monitoring


3. 확인

http://192.168.0.57:30090/targets 에서 k3s-node UP 확인

삽질 1. Flannel 죽어있을때

Prometheus 로그에 이 에러가 계속 나왔다.

dial tcp 10.96.0.1:443: connect: no route to host

Flannel pod가 에러 상태였다. 죽은 컨테이너가 이름을 잡고 있어서 새 컨테이너가 못 뜨는 것.

kubectl delete pod -n kube-flannel kube-flannel-ds-pjkrv --force --grace-period=0

삽질 2. firewalld가 다 막고 있었다

Flannel 살렸는데도 통신이 안 됐다. firewalld가 k8s 내부 네트워크를 막고 있었다.

firewall-cmd --zone=trusted --add-source=10.96.0.0/12 --permanent
firewall-cmd --zone=trusted --add-source=10.244.0.0/16 --permanent
firewall-cmd --zone=trusted --add-interface=flannel.1 --permanent
firewall-cmd --zone=trusted --add-interface=cni0 --permanent
firewall-cmd --reload
kubectl rollout restart daemonset -n kube-system kube-proxy

💡 포인트 — k8s랑 firewalld 같이 쓸 때는 CNI 인터페이스랑 내부 대역을 trusted zone에 넣어줘야 한다.

✅ 최종 결과

Prometheus Targets
├── prometheus (1/1)
├── node-exporter (2/2)
├── k3s-node (1/1)
├── kubernetes-apiservers
└── kubernetes-nodes (2/2)

— Prometheus Targets 화면

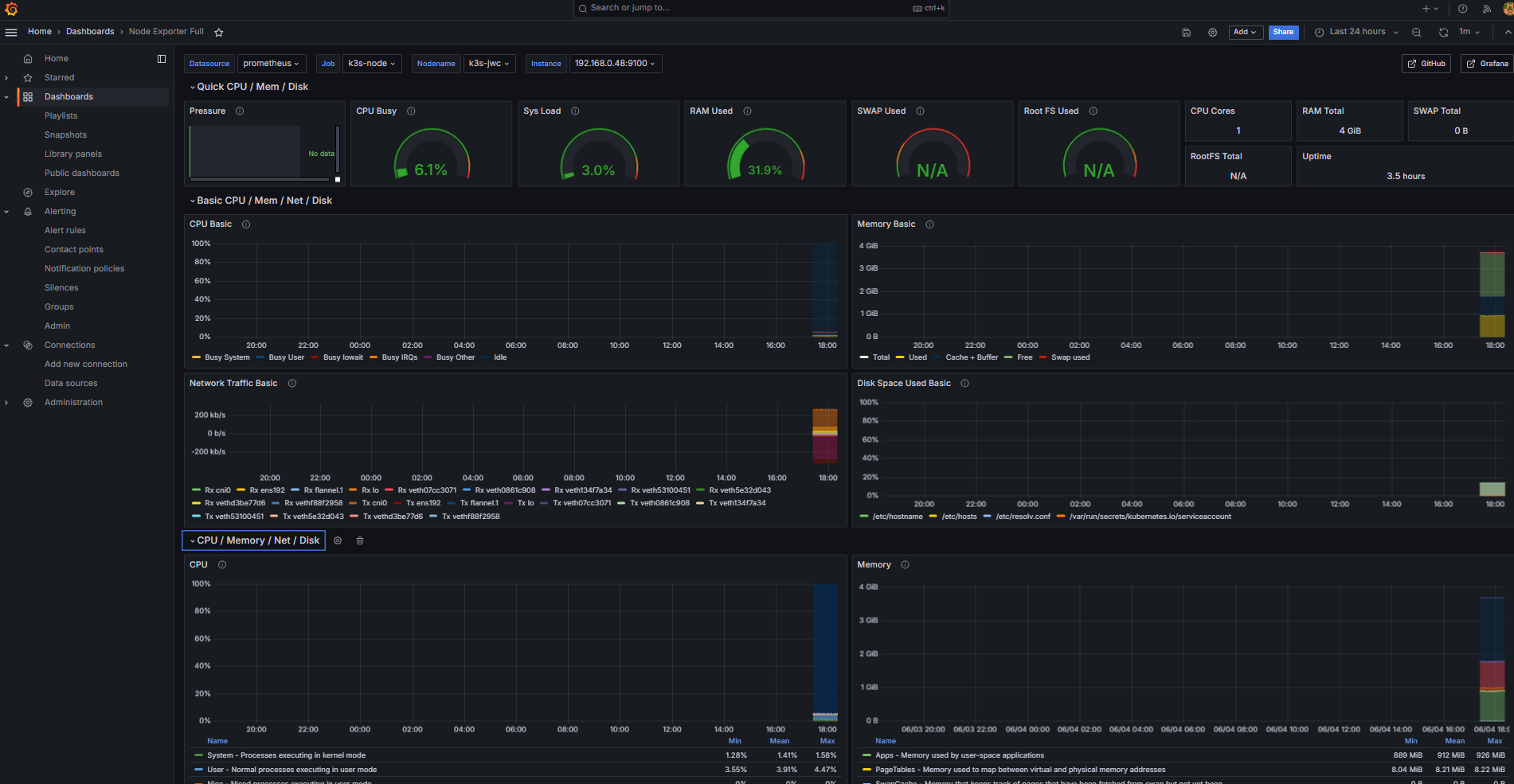

—  k3s 노드 대시보드

— k8s 노드 대시보드

마치며

Flannel이랑 firewalld 때문에 예상보다 훨씬 오래 걸렸다.
핵심은 두 가지다.

DaemonSet — 노드가 추가되면 알아서 배포된다. 모니터링 설정을 따로 건드릴 필요가 없다.

kubernetes_sd_configs — k8s API로 타겟을 자동 탐색한다. 마스터가 클러스터 전체 정보를 갖고 있기 때문에 가능한 구조다.
